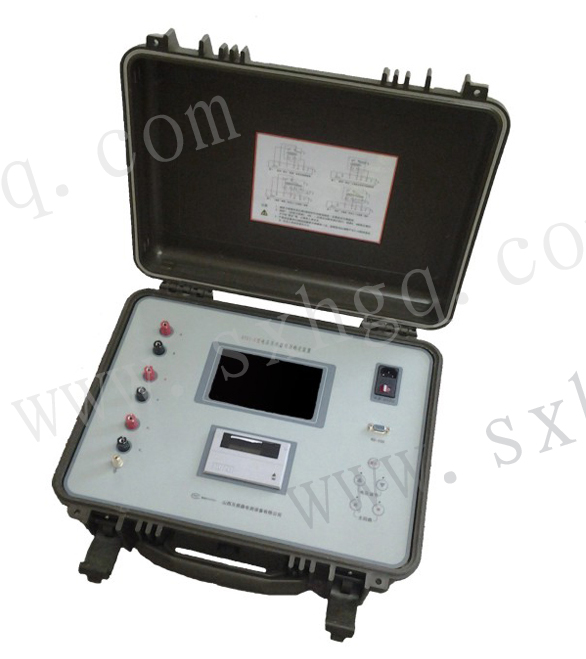

HYE1－C型電壓互感器現場檢定裝置，是在趙修民教授級高級工程師于上世紀80年代提出利用低壓標準互感器檢定高壓電壓互感器即“高壓外推法”的基礎上[1][2][3]，將外推點電壓（即低壓標準的電壓）由20%額定電壓降低為16.2%~0.9%額定電壓（相應于6/~110/ kV） ，并通過微機式校驗儀和相應的軟硬件研制而成 [4]。這種新原理電壓互感器檢定裝置，通過在低壓下測量被檢互感器外推點的誤差和有關參數后，只要在其二次輸入相應的電壓，就可直接外推并測試和顯示被檢電壓互感器在20% 或80%～120% 額定電壓和額定負荷及下限負荷下的誤差，特別適用于現場高壓電壓互感器的檢定。

主要技術參數：

準確級  0.05

電 壓 比  6～66kV/100V      6/√3～110√3kV/100/√3V

二次負荷  5～500VA

功率因數0.8或0.1～1 （特殊的0.1～0.9）

輸出容量：0.6kVA

內置校驗儀精度：2級（可單獨檢定）

內置標準互感器精度：0.05級（可單獨檢定）

外形尺寸：400×300×180mm

重量：20kg

用途：

主要用來檢定1級至0.2級現場電磁式電壓互感器（可帶有其它二次繞組），裝置中低壓標準互感器的準確級為0.05級，校驗儀的準確級為2級，檢定高壓電壓互感器的綜合誤差小于被檢互感器誤差限值的1/3，滿足檢定電壓互感器的要求。裝置增添0.02級550/1100V標準互感器組合附件，也可用來檢定1～0.2級(220/√3)kV/(100/√3）V現場電磁式電壓互感器。

---
