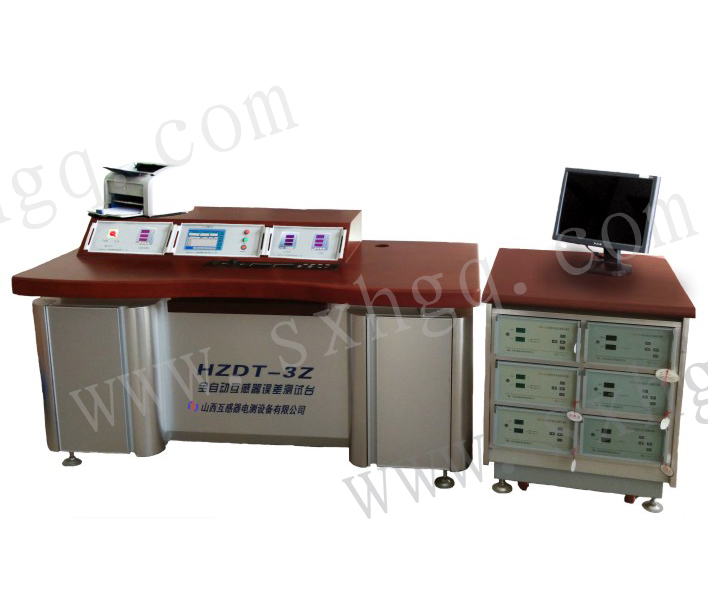

我公司研制的高壓三相組合互感器(計量箱)誤差成套檢驗裝置,能夠更完全滿足國家有標準和行業標準要求.

裝置主要功能特點：

    裝置可模擬三相組合互感器的實際工作狀態，主要采用同時對被試品施加額定三相電壓、電流（或給被試品施加不同

值的電壓、電流），通入三相電流、電壓的檢測方法。同時兼有對普通3臺同變比電壓或電流互感器快速檢定功能。

    裝置有移相功能（可調節同相電壓、電流不同步時誤差的檢測）；變比自動切換功能；具有耐壓測試、聲光顯示功能；

具有在不同功率因數下的誤差測試；接線應一次完成，避免單相法中多次接線容易出錯的問題。

    裝置可以同時接入三相電流回路（或三相電壓回路），要求可以按規程規定的檢測點進行檢查，并且可以實現與主控

計算機實時通訊裝置中配有0-10kV(35kV)帶調壓裝置的三相電源，可以滿足三相三線和三相四線測試線路的要求；電壓、

電流負荷箱負載自動切換，對二元件或三元件被試負載接線自動切換。

    裝置可用于測量用35kV及以下三相高壓互感器、三相組合互感器的檢定。包括：電流互感器的誤差測量、電壓互感器

的誤差測量、電壓互感器導納測量和電流互感器阻抗測量，以及伏安特性（勵磁特性）測試及在剩磁下的誤差測試和二次

負荷及儀表保安系數的測試等。

    裝置具備的保護與報警功能包括：電壓、電流調節器非零位閉鎖保護、電壓互感器檢驗回路短路保護、電流互感器檢

驗回路過流保護、試驗錯接線報警和超差提示以及試驗區采用全方位紅外線聲光保護。

    裝置配置微機進行管理，應用軟件能按需方要求進行設置，數據通信能與需方系統接口，能自動存儲、打印檢驗數量

和檢驗報告。具有自動及手動操作功能。

    裝置可根據規程自動進行全過程的檢定, 控制軟件設計界面友好，操作方便，檢定過程中能顯示所測量限的誤差曲線

及誤差允許范圍。

    裝置可以手工設定誤差上下限、送檢單位、檢定員等; 具有包括時間、廠家、型號、檢定員等內容的查詢功能，以及

按單位、時間、檢定員、廠家等元素實施統計的功能。

裝置主要技術指標：

工作電源：三相四線，輸出電壓：3×（0～250）V，

容量：6kVA

工作環境：溫度：-10℃～40℃；濕度：<80％（25℃）

過流保護：電流輸出回路：30A；電壓輸出回路：5A

最小微調：≤0.02V

輸出功率：6kVA

自動穩定點：電流（％）：1（S級）、5、20、100、120（200）

       電壓（％）：20、50、80、100、120（150）

裝置可選配套10kV(35kV)標準電流互感器技術指標：

1.測量范圍：

   一次電流：5A～600A(包含量程： 5、6、7.5、8、10、12、15、20、25、30、40、50、

       60、75、80、100、120、150、160、200、250、300、315、400、500、600（A）)

    二次電流：5A(1A)

2.準確度等級：0.05S級～0.001S級

3.額定負荷：5VA ，功率因數：1.0 ，額定電壓：10kV(35kV)。

裝置配套三相互感器校驗儀技術指標：

1.測量范圍：同相分量（％）：0.0001～199.9，分辨率：0.0001；

   正交分量（分）：0.001～999.9，分辨率：0.001；

   阻抗（Ω）：0.0001～60.0，分辨率：0.0001；

   導納（mS）：0.0001～60.0，分辨率：0.0001；

2.基本誤差：同相分量： X=?（X×2％+Y×2％?D）；

                   正交分量： Y=?（X×2％+Y×2％?D）

3.工作范圍：電流分量：（1％-200％）In （In=5A），

                                   （5％-200％）In （In=1A）

                   電壓分量：（20％-150％）Un=100/3 V～100V

4.具有極性、變比錯誤指示。

裝置可選配套10kV(35kV)標準電壓互感器技術指標：

（全絕緣）

1.測量范圍：

   一次電壓：6 kV 、6/√3kV、

             10kV、10/√3kV(35、35/√3kV)

   二次電壓：100V、100/√3V、100/3V

2.準確度等級:0.05級～0.01級

3.額定負荷：0.2VA，功率因數：1.0

三相升壓器技術指標：

1.輸入電壓：0～250V

2.輸出電壓：0～10kV

3.額定容量：5kVA。
